内容提要：光刻是集成电路造作中的一路关键工艺 ，，，，，它是利用光化学反映道理把事先造备在掩模上的图形转印到一个衬底（晶圆）上 ，，，，，使选择性的刻蚀和离子注入成为可能。。。 。。光刻是微纳器件造备过程中的一个至关沉要的环节；；；；；不论是半导体器件、光电器件 ，，，，，还是微米/纳米机电系统的造备都离不开光刻工艺[1]。。。 。。
光刻是集成电路造作中的一路关键工艺 ，，，，，它是利用光化学反映道理把事先造备在掩模上的图形转印到一个衬底（晶圆）上 ，，，，，使选择性的刻蚀和离子注入成为可能。。。 。。光刻是微纳器件造备过程中的一个至关沉要的环节；；；；；不论是半导体器件、光电器件 ，，，，，还是微米/纳米机电系统的造备都离不开光刻工艺[1]。。。 。。
出格是在超大规模集成电路的造作中 ，，，，，正是由于光刻设备、资料和工艺的发展 ，，，，，才使得集成电路上的器件能越做越幼 ，，，，，芯片的集成度越来越高 ，，，，，单个晶体管的均匀造价越来越低。。。 。。
光刻工艺的根基流程如图1所示。。。 。。首先是在晶圆（或衬底）表表涂上一层光刻胶并烘干。。。 。。烘干后的晶圆被传送到光刻机里面。。。 。。光线透过一个掩模把掩模上的图形投影在晶圆表表的光刻胶上 ，，，，，实显熵光 ，，，，，引发光化学反映。。。 。。对曝光后的晶圆进行第二次烘烤 ，，，，，即所谓的曝光后烘烤 ，，，，，后烘烤是的光化学反映更充分。。。 。。最后 ，，，，，把显影液喷洒到晶圆表表的光刻胶上 ，，，，，是的曝光图形显影。。。 。。显影后 ，，，，，掩模上的图形就被存留在了光刻胶上。。。 。。涂胶、烘烤和显影都是在匀胶显影机中实现的 ，，，，，曝光是在光刻机中实现的。。。 。。匀胶显影机和光刻机通常都是联机作业的 ，，，，，晶圆通过机械手在各单元和机械之间传送。。。 。。整个曝鲜明影系统是封关的 ，，，，，晶圆不直接露出在周围环境中 ，，，，，以削减环境中有害成分对光刻胶和光化学反映的影响[1]。。。 。。

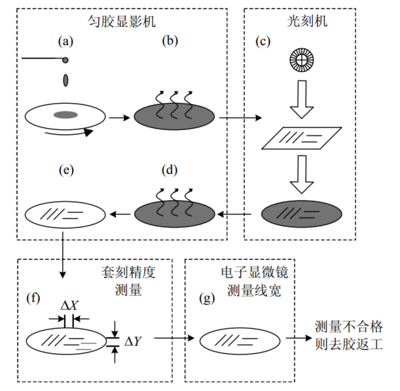

图 1 现代光刻工艺的根基流程和光刻后的检测步骤
参考文件：
[1] 韦亚一 ，，，，，超大规模集成电路先进光刻理论与利用 ，，，，，科学出版社 ，，，，，2016.06 ，，，，，1-1,4-4
